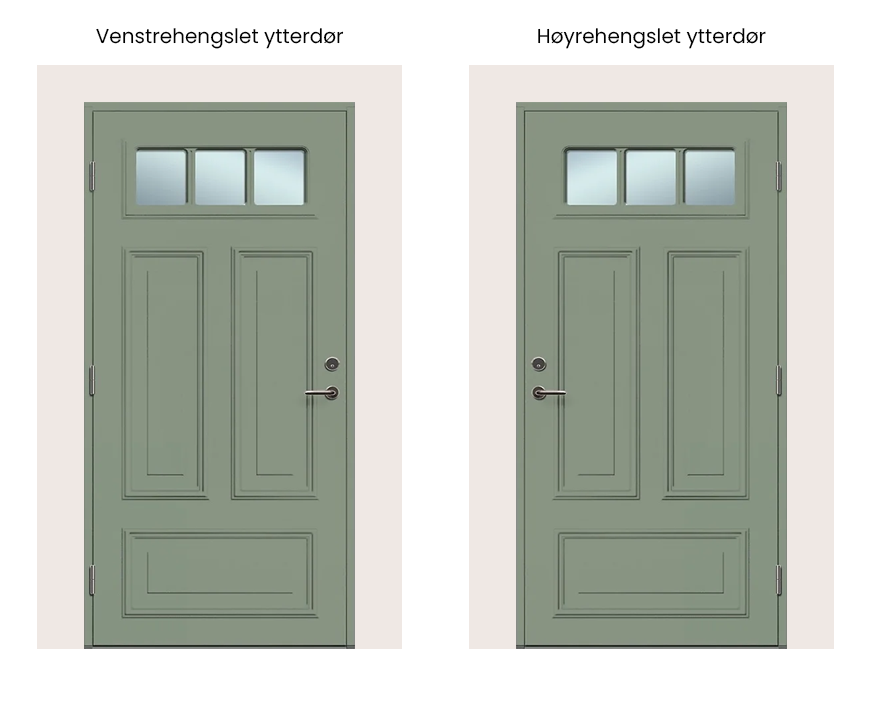

Hjelpeinstruksjon for å finne riktig modulmål og hengsling

I Sverige produserer vi ytterdører, innerdører og vinduer etter modulmål.

Vi går først gjennom noen begreper:

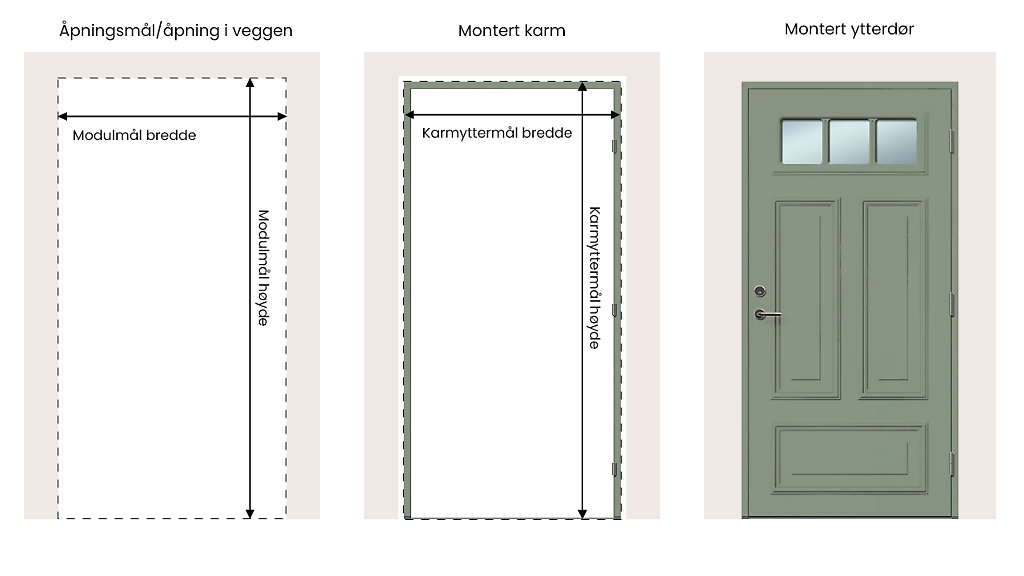

1. Modulmål – Modulmålet angir dimensjonene på åpningen i husveggen der karmen til en ytterdør, innerdør eller et vindu skal monteres. Modulmål angis alltid som bredde X høyde i desimeter. Modulmål brukes på samme måte uavhengig av produsent.

OBS! Den vanligste feilen mange gjør, er å måle selve dørbladet. Dette er feil. Mål alltid åpningen i veggen der karmen skal monteres når du skal bestemme hvilken dimensjon du skal kjøpe.

2. Karmyttermål – Forkortes ofte KYM og angir karmens nøyaktige mål. Dette målet må alltid være mindre enn modulmålet for at karmen skal passe, og angis ofte i mm. Karmyttermål varierer mellom ulike produsenter, men er som regel 10–20 mm mindre enn modulmålet.

3. Dørbladsmål – Dørbladsmålet er det nøyaktige målet på selve dørbladet uten karm.

Eksempel

Et vanlig modulmål for ytterdører i Sverige er M10X21.

Modulmål: M10X21 – åpningen i husveggen skal da være 100 cm bred og 210 cm høy.

Karmyttermål: er ca. 99 cm bredt og 209 cm høyt, slik at karmen passer inn i åpningen.

Dørbladsmål: er ca. 92 cm bredt og 204 cm høyt (dette varierer mellom ulike produsenter).

Steg-for-steg-instruksjon for å finne riktig modulmål

1. Frilegg åpningen i veggen ved å demontere eventuelle gerikter rundt ytterdøren eller innerdøren. Gerikter er listene som skjuler sprekken mellom dør- eller vinduskarmen og husveggen. På hus med trekledning er det som regel enkelt å løsne disse listene fra utsiden. På hus med pusset fasade er ofte deler av karmen dekket med puss. Da kan det være enklere å løsne listene fra innsiden i stedet. Etter at listene er fjernet, skal du kunne se stenderne inne i veggen som dørkarmen eller vinduet er skrudd fast i. Det er vanligvis en spalte mellom karmen og disse stenderne, som ofte er fylt med isolasjonsmateriale.

2. Når åpningen er frilagt, begynner du med å måle bredden. Bruk en tommestokk eller et målebånd for å måle nøyaktig. Du skal måle den totale avstanden mellom stenderne eller betongen som karmen er skrudd fast i. Skriv ned den målte bredden i mm.

3. Mål deretter høyden på samme måte. Når du måler en dør, er det viktig å måle helt ned til undersiden av terskelen, altså materialet som terskelen står på. Skriv ned den målte høyden i mm.

4. Regn om målene til modulmål. Eksempel: Du har målt en bredde på 1005 mm og en høyde på 2102 mm. Omregnet blir dette 10,05 X 21,02 dm. Modulmålet M10X21 ligger nærmest disse målene.

5. Kontroller alltid at karmyttermålet passer med målene du har målt. Tabeller over karmyttermål for de ulike produsentene finner du under det enkelte produktet. Vi anbefaler at karmyttermålet alltid bør være ca. 10 mm mindre enn de målte verdiene.

   Eksempel: Karmyttermålet på M10X21-døren er oppgitt til 990 X 2088 mm. Siden du har målt minst 10 mm mer enn disse målene (1005 X 2102 mm), vil karmen passe i åpningen.

6. Hvis ingen standardiserte modulmål passer i huset ditt, er det som regel mulig å produsere produktet etter dine nøyaktige mål mot et pristillegg.
